Om huset:

Timmerhus
Byggnadsår: 1909
Boyta: 250m² i 2 plan
Oljeförbrukning när vi eldade olja: 6m³ /år
Pelletsförbrukning:
Ca 10 ton/Ã¥r

För att värma huset:

Panna: Janfire
Brännare: Janfire Flex A
Elpatron i pannan: 6 och 3 Kw
Elpatron acktank: 3 Kw
Solpaneler:
8 st Plana VakuumSolfångare (SFINX).
4 monterade på sydostvägg,
4 monterade på sydvästvägg
Solstyrning: Watts,
Differentialtempstyrning för växling av mätning till den soliga sidan (egen idé).
Ackumulatortank: Dalatanken 750 liter
90mm PUR isolering,
1 solslinga, 2 VV slingor
Pelletsförvaring:
8m³ bulkföråd,
200l mellanföråd
Styrning av förrådsskruv till mellanförråd, Siemens LOGO med Kapacitiva givare

Loggning:

Dator :
Fläktlös låda med extern trafo,
Asus moderkort med inbyggd atomprocessor, 4Gb minne 60Gb SSD Hd.
Helt fläktlös energiförbrukning ca 25w.

1 wire:
Usbadapter,
12 st DS18s20 tempsensorer,
Termoelementinterface med ett typ K termoelement (för mätning av höga temperaturer), 1 st DS2423p räknare kopplad till pelletsskruven med tandhjul och mikrobrytare.

Programvara:
Apache
Mysql
PHP
Logtemp

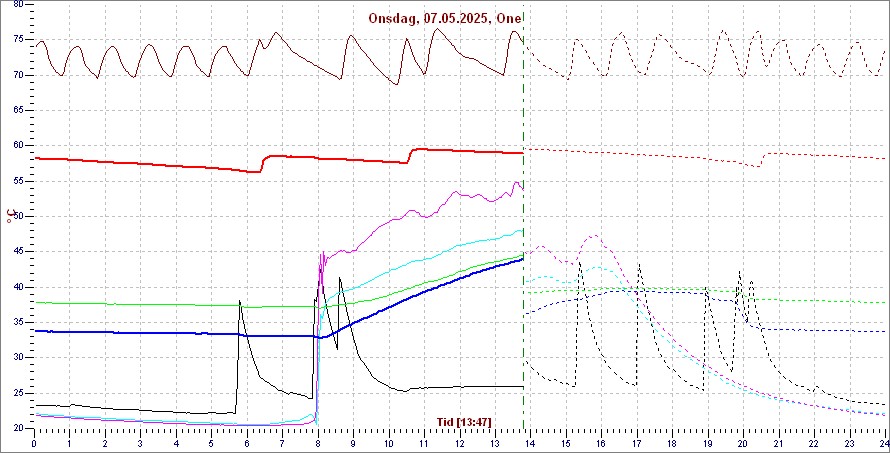

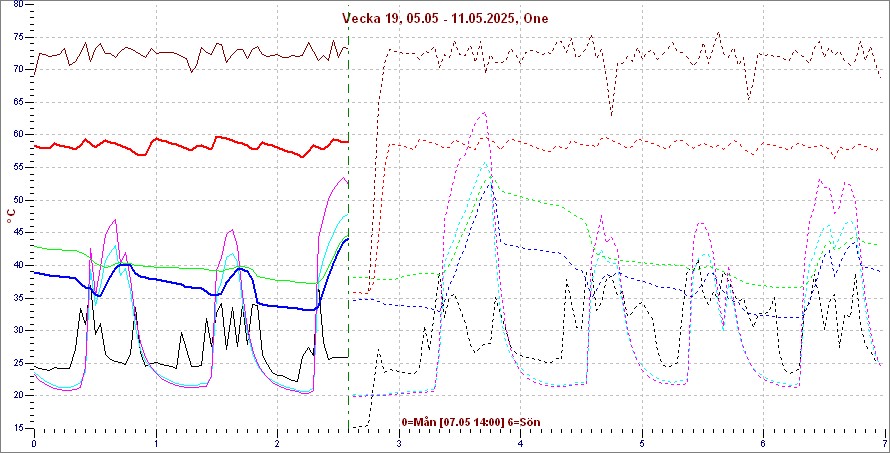

Temperaturer och Pelletsförbrukning




Warning: mysql_connect() [function.mysql-connect]: Can't connect to MySQL server on 'localhost' (10061) in C:\Program\Apache Software Foundation\Apache2.2\htdocs\energi.php on line 234

Warning: mysql_select_db(): supplied argument is not a valid MySQL-Link resource in C:\Program\Apache Software Foundation\Apache2.2\htdocs\energi.php on line 235

Warning: mysql_query(): supplied argument is not a valid MySQL-Link resource in C:\Program\Apache Software Foundation\Apache2.2\htdocs\energi.php on line 238

Warning: mysql_fetch_array(): supplied argument is not a valid MySQL result resource in C:\Program\Apache Software Foundation\Apache2.2\htdocs\energi.php on line 240



Panna
Tank topp Solslinga in
Tank mitten Solslinga ut
Tank botten Tappvarmvatten

Arbetsrum
Växthus
Utetemperatur



Värme ut
Värme retur
Rökgastemperatur
Pannrum

Rökgastemperatur (spikar kan bero på jordfel i givaren)

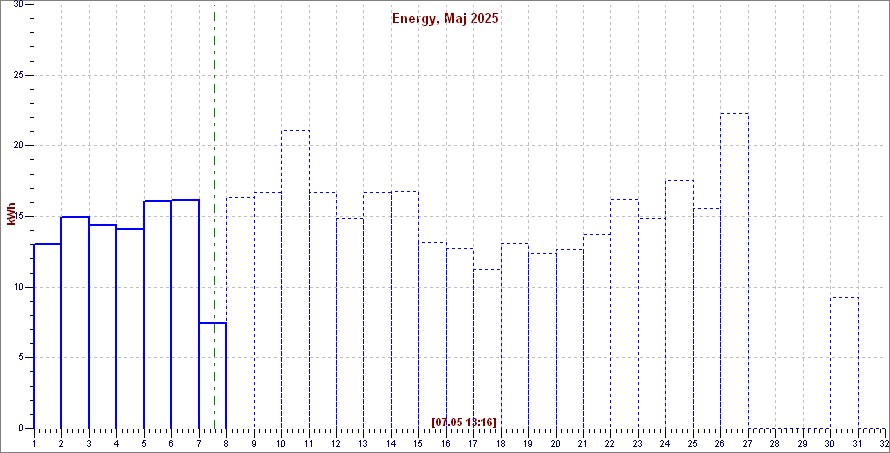

Pelletsförbrukning under månaden (kWh är Kg)

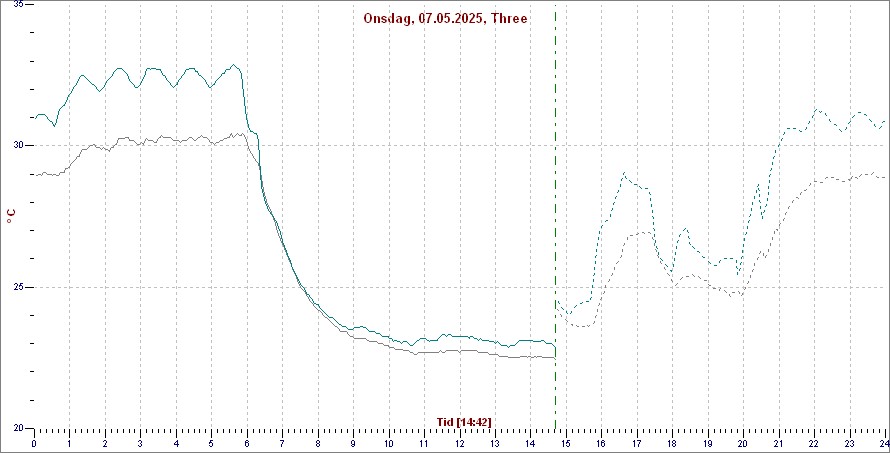

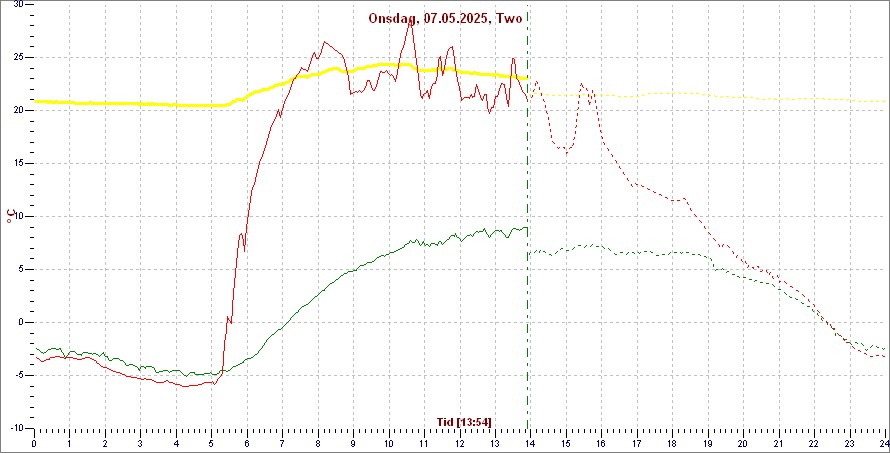

Temperaturer

Temperaturer
Sensor Värde Min (H24) Max (H24) Min Max
Ute -22,8 -25,1 -18,1 -27,1 17,5
23 Tappvarmvatten 17,8 16,4 44,1 13,8 52,9
21 V radiator retur 42,5 36,4 44,4 17,5 45,6
20 V radiator utg 43,4 35,8 45,3 17,3 46,3
19 Panna 76,6 59,9 79,8 17,4 86,7
17 Solpanel utg 15,7 15,7 33,2 15,1 61,9
16 Solpanel ing 15,1 -3,0 38,8 -3,6 70,8
15 Tank botten 26,2 23,9 29,6 19,5 57,9
14 Tank mitten 28,9 25,7 29,5 20,1 60,4
13 Tank topp 58,3 55,7 59,3 40,9 61,6
12 Växthuset -18,6 -21,1 -10,1 -22,2 46,3
25 Pellets-(kg) 0,7 1,8 2,9 0,0 9,6
Mätt: 18.01.21 05:11:03
Värden ° C / kWh
